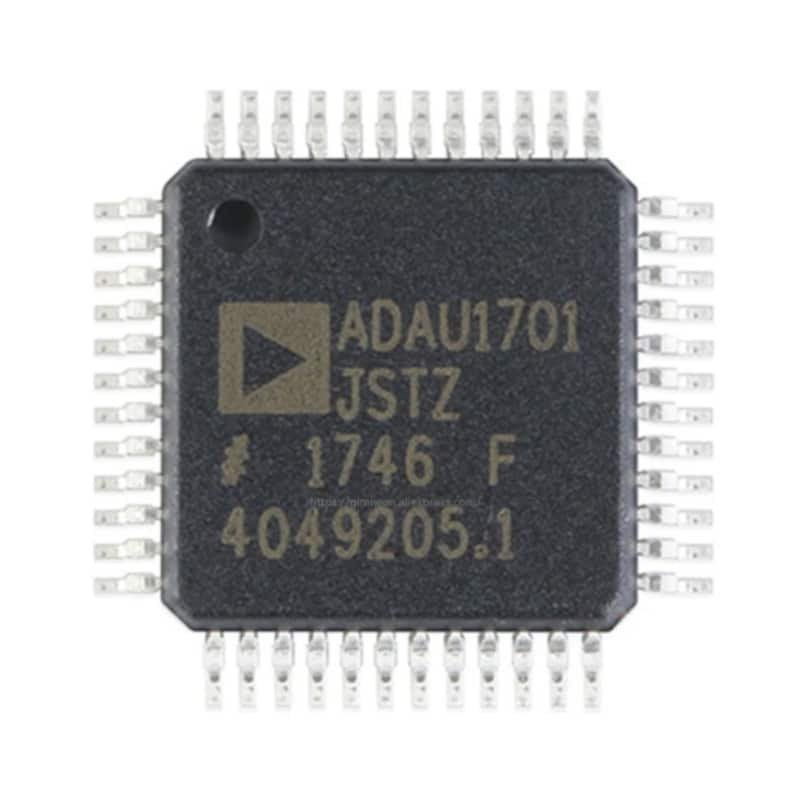

Circuit integrat ADAU1701 JSTZ-RL procesor audio SigmaDSP 28-/56-Bit

Descriere

ADAU1701 este un sistem audio complet cu un singur cip dotat cu DSP audio pe 28/56 de biți, ADC-uri, DAC-uri și interfețe de control asemănătoare microcontrolerului. Procesarea semnalului include egalizarea, crossover-ul, îmbunătățirea basului, procesarea dinamicii multibandă, compensarea întârzierii, compensarea difuzoarelor și extinderea sunetului stereo. Această procesare poate fi utilizată pentru a compensa limitările din lumea reală ale difuzoarelor, amplificatoarelor și mediilor de ascultare, oferind îmbunătățiri dramatice ale calității audio percepute.

Două ADC-uri Σ-Δ și patru DAC-uri Σ-Δ oferă o dinamică de intrare analogică la ieșire analogică de 98,5 dB. Fiecare ADC are un THD + N de -83 dB, iar fiecare DAC are un THD + N de -90 dB. Porturile digitale de intrare și ieșire permit o conexiune fără lipici la ADC-uri și DAC-uri suplimentare. ADAU1701 comunică printr-o magistrală I2C sau un port SPI cu 4 fire.

Procesarea semnalului său este comparabilă cu cea găsită în echipamentele de studio de vârf. Cea mai mare parte a procesării se face în modul complet de 56 de biți, dublă precizie, rezultând o performanță foarte bună a semnalului de nivel scăzut. ADAU1701 este un DSP complet programabil. Software-ul SigmaStudio™ ușor de utilizat permite utilizatorului să configureze grafic un flux personalizat de procesare a semnalului folosind blocuri precum filtre biquad, procesoare dinamice, controale de nivel și comenzi de interfață GPIO.

Programele ADAU1701 pot fi încărcate la pornire fie de la un EEPROM serial prin intermediul propriului mecanism de auto-pornire, fie de la un microcontroler extern. La oprire, starea curentă a parametrilor poate fi scrisă înapoi în EEPROM de pe ADAU1701 pentru a fi rechemată data viitoare când programul este rulat.

Caracteristici

• Procesor audio digital pe 28/56 biți, 50 MIPS
• 2 ADC-uri: SNR de 100 dB, THD + N de -83 dB
• 4 DAC-uri: SNR de 104 dB, THD + N de -90 dB
• Operațiune completă de sine stătătoare
• Auto-pornire din EEPROM serial
• ADC auxiliar cu mux cu 4 intrări pentru control analogic
• GPIO pentru controale și ieșiri digitale
• Complet programabil cu instrumentul grafic SigmaStudio
• Multiplicator de 28 de biți × 28 de biți cu acumulator de 56 de biți pentru procesare completă cu dublă precizie
• Oscilator de ceas pentru generarea unui ceas principal din cristal
• PLL pentru generarea ceasului principal de la ceasuri de 64 × fS, 256 × fS, 384 × fS sau 512 × fS
• Porturi de intrare/ieșire de date seriale flexibile cu moduri compatibile I2S, justificare la stânga, justificare la dreapta și TDM
• Sunt acceptate rate de eșantionare de până la 192 kHz
• Regulator de tensiune pe cip pentru compatibilitate cu sistemele de 3,3 V LQFP din plastic cu 48 de fire

Aplicații

• Sisteme de difuzoare multimedia
• Docuri pentru difuzoare pentru player MP3
• Unități principale auto
• Stereo minicomponent
• Televizoare digitale
• Monitoare de studio
• Încrucișări de difuzoare
• Procesoare de efecte pentru instrumente muzicale Sisteme de sunet în scaun (avioane/autocare)
