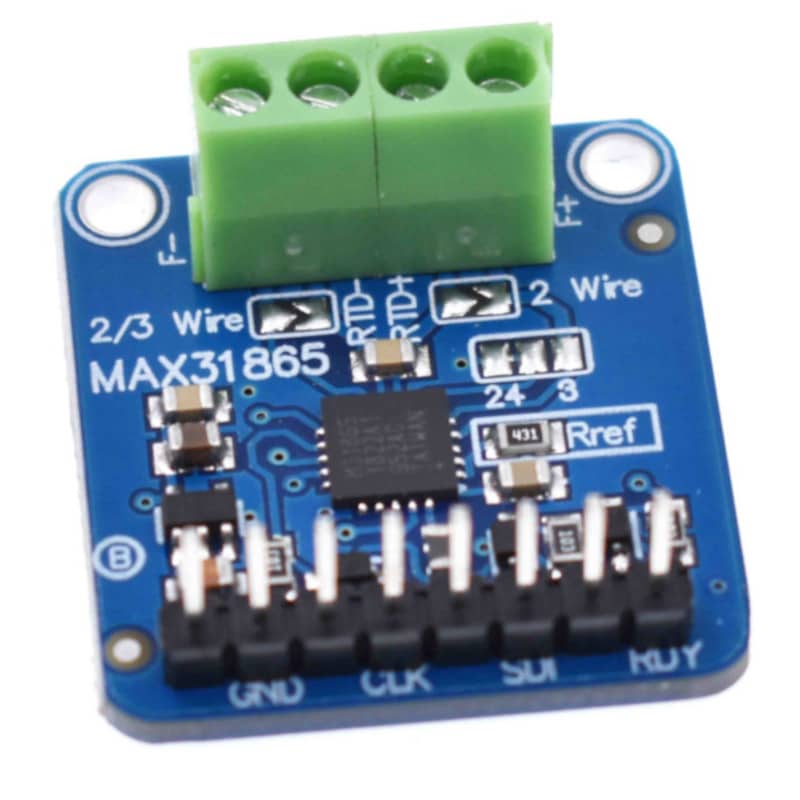

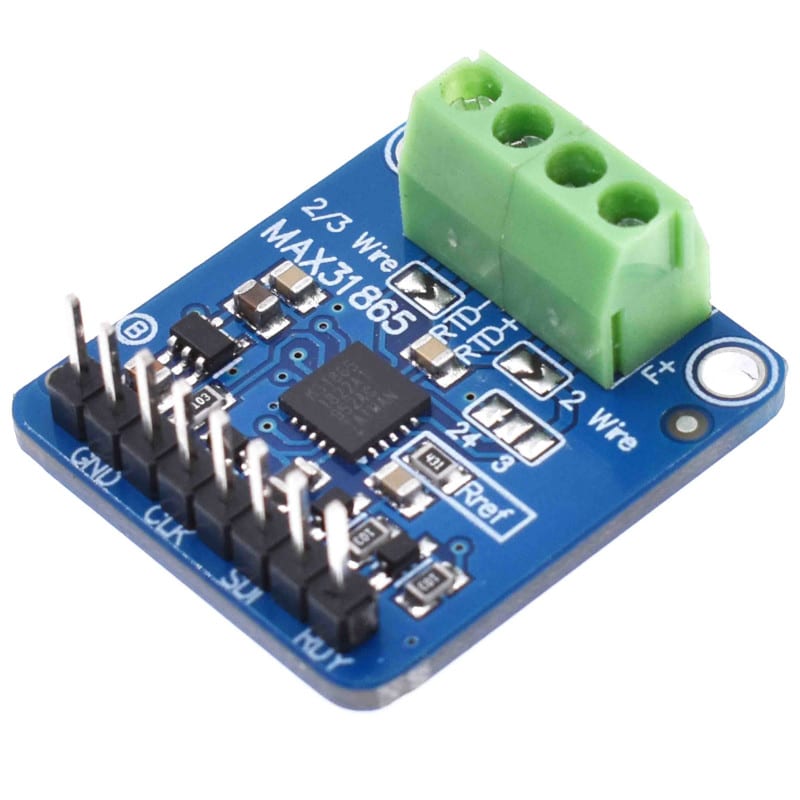

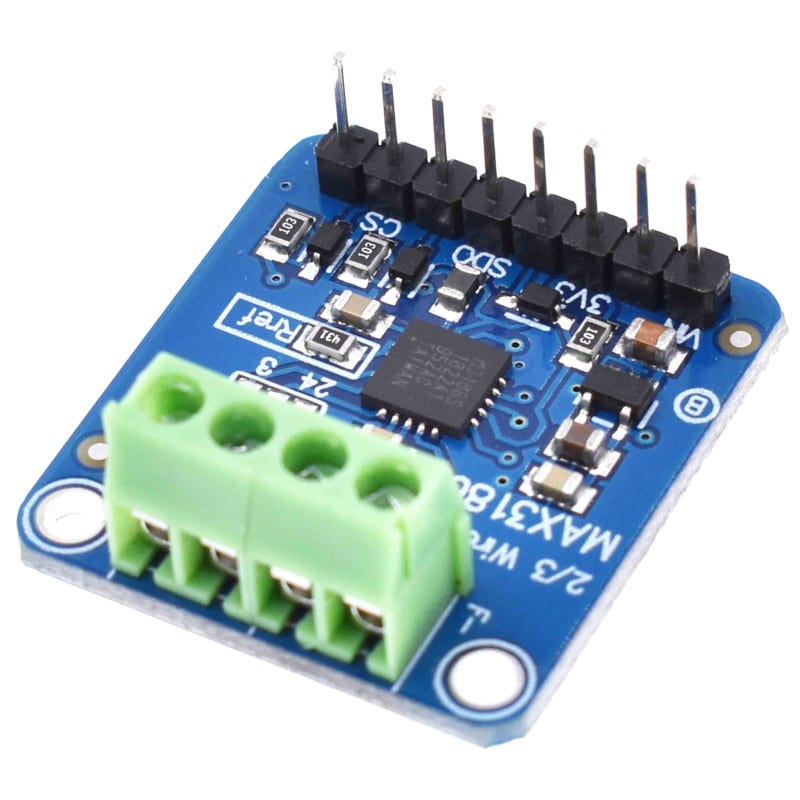

Modul traductor de temperatura MAX31865 de la senzori PT100-PT1000 la SPI Arduino

Availability:

20 în stoc (poate fi pre-comandat)


85,00 lei

20 în stoc (poate fi pre-comandat)

MAX31865 Descriere

MAX31865 este folosit pentru detecția de temperatură de precizie, nimic nu bate un RTD Platinum. Convertoarele de temperatură – rezistență (RTD) conțin un rezistor care modifică valoarea rezistenței pe măsură ce temperatura acestuia se schimbă, practic un fel de termistor. În acest senzor, rezistența este de fapt o bandă mică de platină cu o rezistență de 100 ohmi la 0°C, de aici numele de PT100. Comparativ cu majoritatea termistorilor NTC/PTC, tipul de RTD este mult mai stabil și precis (dar și mai scump) PT100 au fost folosiți timp de mai mulți ani pentru a măsura temperatura în procesele de laborator și industriale și și-au câștigat o reputație de precizie (mai bună decât termocuple), repetabilitate și stabilitate.

Poate fi utilizat cu senzor PT1000 doar dacă înlocuiți rezistența de referință.

Precizie

Cu toate acestea, pentru a obține acea precizie trebuie să utilizați un amplificator proiectat pentru a citi această rezistența scăzută. Un astfel de amplificator poate regla și compensa automat rezistența firelor de conectare. Dacă sunteți în căutarea unui convertor RTD excelent, astăzi este ziua voastră norocoasă, deoarece avem un minunat amplificator de senzori RTD, cu decalaj MAX31865, pentru a fi utilizat cu orice PT100 cu 2, 3 sau 4 fire!

Cod

Am testat diverse amplificatoare de termocuple MAXIM și toate sunt grozave – dar termocuplele nu au cea mai bună precizie sau stabilitate. MAX31865 se ocupă de toate nevoile dumneavoastră de RTD și poate chiar compensa RTD-uri cu 3 sau 4 fire pentru o mai bună precizie. Conectați-vă la acesta cu orice microcontroler prin magistrala SPI și citiți raportul de rezistență din ADC intern. Am pus un rezistor de 430Ω 0,1% ca o rezistență de referință. Avem un exemplu de cod care va calcula temperatura pe baza rezistenței pentru dumneavoastră. Aveți mai jos un exemplu de funcție prin care veți obține valoarea temperaturii:

// Use software SPI: CS, DI-mosi, DO-miso, CLK
Adafruit_MAX31865 ttemp1 = Adafruit_MAX31865(temp_Pin);//, 51, 50, 52
// The value of the Rref resistor. Use 430.0 for PT100 and 4300.0 for PT1000
#define RREF      430.0
// The ‘nominal’ 0-degrees-C resistance of the sensor
// 100.0 for PT100, 1000.0 for PT1000
#define RNOMINAL  100.0
float TakeTemp(Adafruit_MAX31865 sensor) {
float ratio = sensor.temperature(RNOMINAL, RREF);
uint8_t fault = sensor.readFault();
if (fault) {
Serial.print(F(“Fault 0x”)); Serial.println(fault, HEX);
if (fault & MAX31865_FAULT_HIGHTHRESH) Serial.println(F(“RTD High Threshold”));
if (fault & MAX31865_FAULT_LOWTHRESH) Serial.println(F(“RTD Low Threshold”));
if (fault & MAX31865_FAULT_REFINLOW) Serial.println(F(“REFIN- > 0.85 x Bias”));
if (fault & MAX31865_FAULT_REFINHIGH) Serial.println(F(“REFIN- < 0.85 x Bias – FORCE- open”));
if (fault & MAX31865_FAULT_RTDINLOW) Serial.println(F(“RTDIN- < 0.85 x Bias – FORCE- open”));
if (fault & MAX31865_FAULT_OVUV) Serial.println(F(“Under/Over voltage”));
sensor.clearFault();
}
return ratio;
}

Codul complet îl veți găsi în librăria MAX31865 din GitHub

Tensiunea de alimentare

Modulul este compatibil 5V, conține cu un regulator de 3,3 V și schimbare de nivel pentru semnale, așa că îl puteți folosi cu orice Arduino sau alt microcontroller cu 5V.

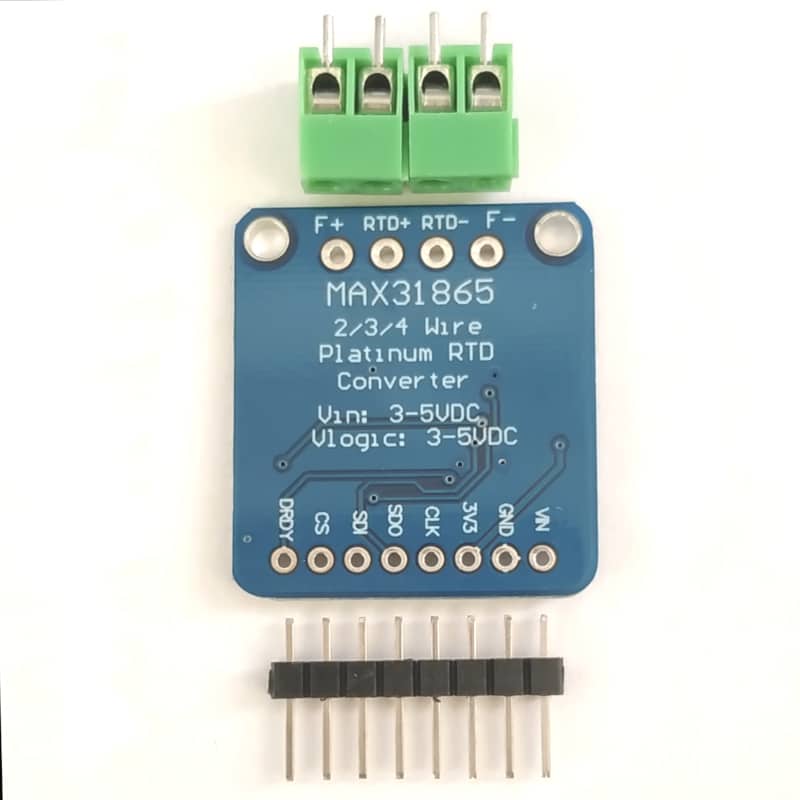

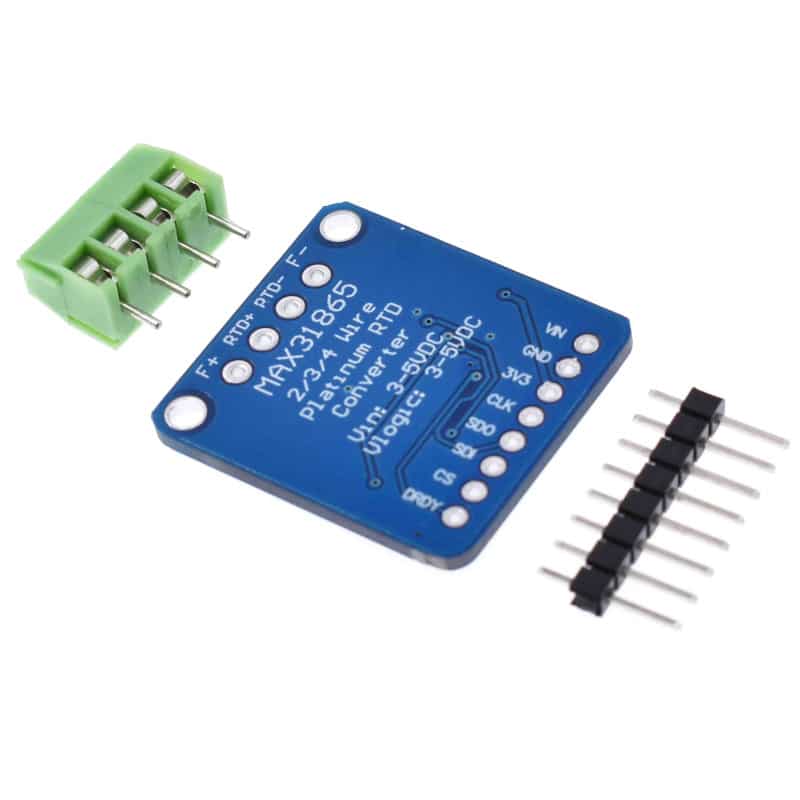

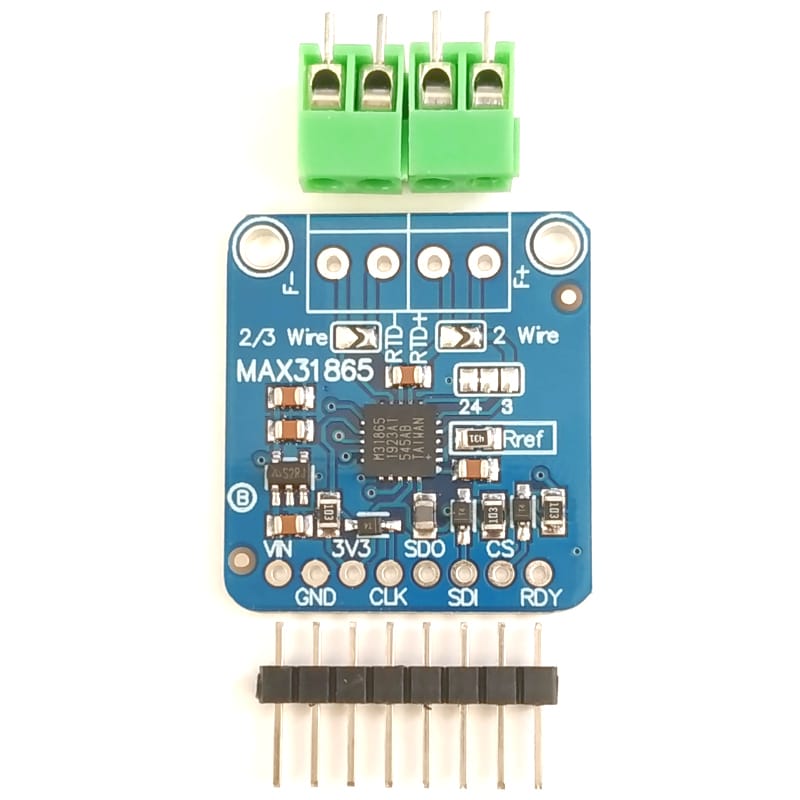

Fiecare livrare va conține o placă a amplificatorului RTD asamblat. De asemenea, este livrat cu două blocuri terminale cu 2 pini (pentru conectarea la senzorul RTD) și header de pini (pentru a conecta magistrala SPI). Fa fi necesară o termorezistență PT100 ce nu este inclusă!. Vor fi necesare câteva lipituri de făcut pentru fixarea terminalelor, dar este o sarcină ușoară cu orice letcon.

Link-uri utile

Tutorial detaliat pentru incepatori

Tutorial pentru utilizarea acestui modul.

Specificații pentru MAX31865



SKU: 5944036001042 Categorii: ,
Tensiune

Conexiuni

Senzori compatibili
