Raspberry PI RP2040-Zero Dual-core, 264KB SRAM, 2MB Flash, USB-C

Raspberry PI RP2040-Zero Dual-core, 264KB SRAM, 2MB Flash, USB-C

Raspberry PI RP2040-Zero este o placă de înaltă performanță cu costuri și dimensiuni reduse, bazată pe microcontrolerul Raspberry Pi RP2040.

Caracteristici:

• Cipul de microcontroler RP2040 este proiectat de Raspberry Pi
• Este dotat cu un procesor dual-core ARM Cortex M0+ și rulează la o frecvență flexibilă de până la 133MHz
• Vine cu 264KB de SRAM și 2MB de Flash pe cip
• Poate fi lipit direct pe placa ta de bază
• Suport pentru gazdă și dispozitiv USB1.1
• Acceptă moduri de repaus cu consum redus și hibernare
• Poate fi identificat prin USB ca stocare în masă pentru programul de descărcare de tip suport
• 29 de pini GPI0 din RP2040 (20 pot fi conectați cu header de pini de 2,54mm, restul pot fi conectați doar prin lipire cu fire)
• Magistrale: 2 SPI, 2 I2C, 2 UART, 4 ADC pe 12 biți, 16 canale PWM controlabile
• Ceas și cronometru precis pe cip
• Senzor de temperatură
• Bibliotecă în virgulă mobilă accelerată pe cip
• 8 porturi de stare I/0 (PI0) programabile pentru suport periferic personalizat

Configurație pini – Pinout

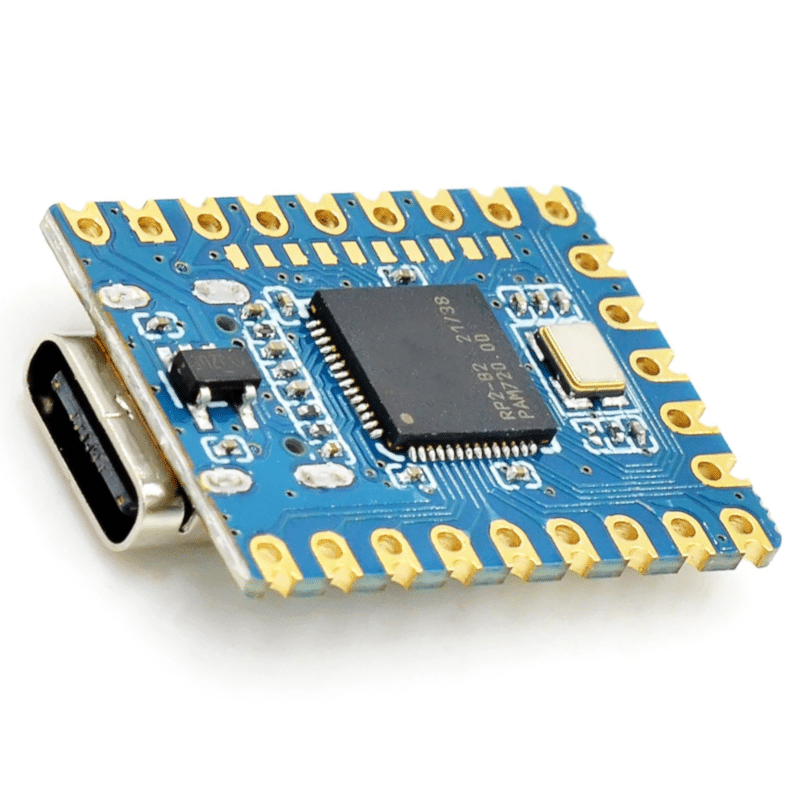

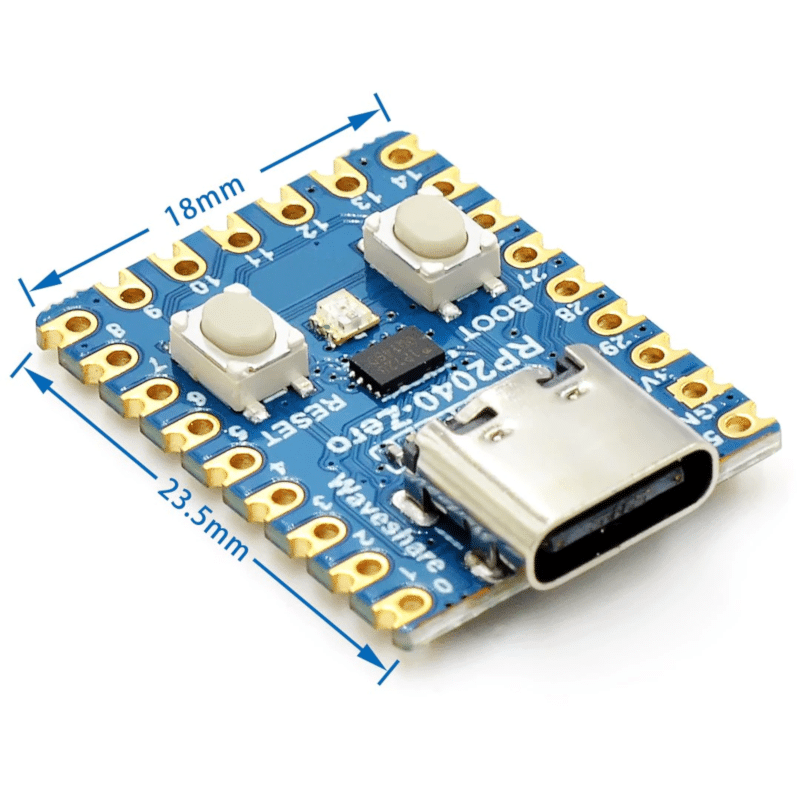

Ce este pe placă

• Conector USB tip C
• W25Q16JVUXIQ 2MB NOR-Flash
• Butonul BOOT apăsați-l la resetare pentru a intra în modul de descărcare
• Butonul de resetare
• LED RGB rece WS2812
• ME621 LDO low dropout, curent maxim 800MA
• Procesor RP2040 dual-core, frecvență de operare de până la 133MHz
• RP2040 pin 10x puncte de lipit, dintre care 9 sunt pentru GPIO

Link-uri cu detalii:

• https://www.waveshare.com/wiki/RP2040-Zero
