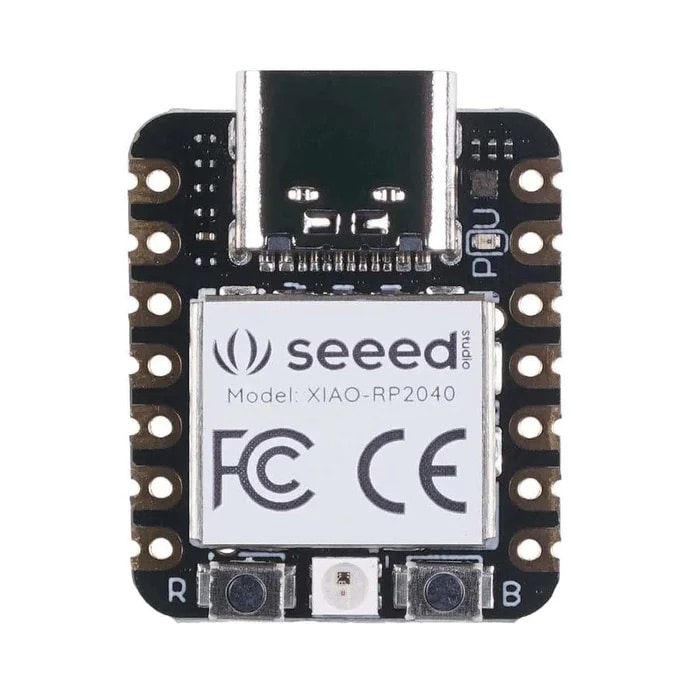

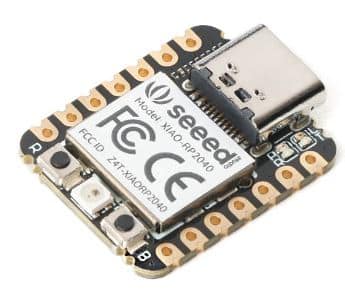

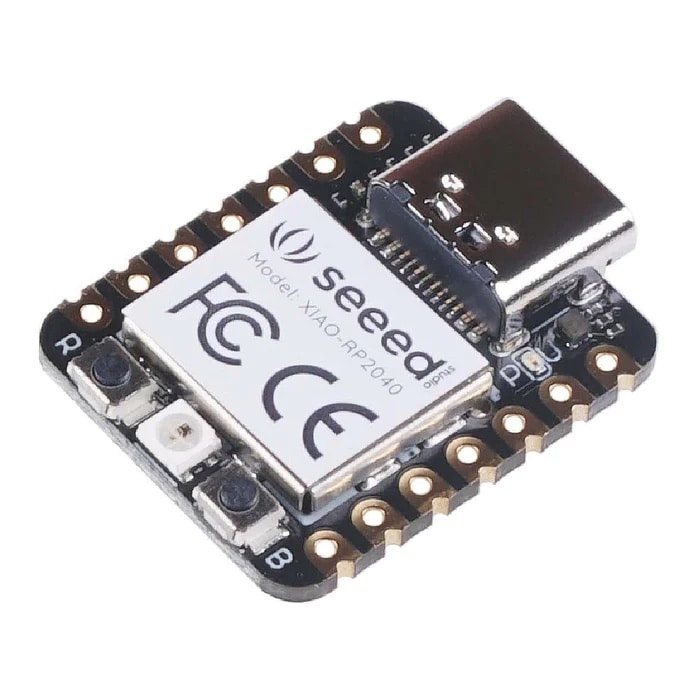

Seeed XIAO RP2040 este un microcontroler care utilizează cipul Raspberry RP2040. Funcționează la 133 MHz, este construit cu interfețe bogate într-o dimensiune mică (cât degetul mare) și acceptă pe deplin Arduino, MicroPython și CircuitPython. Interfețele de la bord sunt suficiente pentru dezvoltarea mai multor aplicații.

XIAO RP2040 este o placă de dezvoltare a seriei Seeeduino XIAO. La fel ca Seeeduino XIAO, este o placă compactă cu o gamă largă de interfețe. XIAO RP2040 este echipat cu cip Raspberry RP2040 (Dual-core ARM® Cortex® M0+ @133MHz). Performanță puternică și mărime redusă, ideală pentru diverse proiecte portabile și mici.

Caracteristicile produsului:

• MCU puternic: procesor dual-core ARM Cortex M0+, ceas flexibil care rulează până la 133 MHz
• Resurse bogate pe cip: 264KB de SRAM și 2MB de memorie Flash integrată
• Compatibilitate flexibilă: Suportă Micropython / Arduino / CircuitPython
• Operare ușoară a proiectului: design prietenos cu panoul și SMD, fără componente pe spate
• Dimensiune mică: la fel de mic cât un deget mare (20 x 17,5 mm) pentru dispozitive portabile și proiecte mici
• Interfețe multiple: 11 pini digitali, 4 pini analogici, 11 pini PWM, 1 interfață I2C, 1 interfață UART, 1 interfață SPI, 1 interfață SWD Bonding pad
• Compatibilitate largă: Pini compatibili cu Seeeduino XIAO și suportă placa de expansiune Seeeduino XIAO
• 1 buton de resetare, 1 buton BOOT, 1 LED RGB programabil de utilizator, 1 LED de alimentare, 2 indicatori de stare și 1 LED de utilizator sunt la bord, permițând dezvoltatorilor să-și depaneze codul foarte ușor.
• Alimentare și interfață de descărcare: interfață USB Type-C
• Dimensiuni: 2×1,75×0,35 cm

Atenţie:

Toți pinii I/O sunt de 3,3 V, vă rugăm să nu introduceți mai mult de 3,3 V, în caz contrar procesorul poate fi deteriorat.

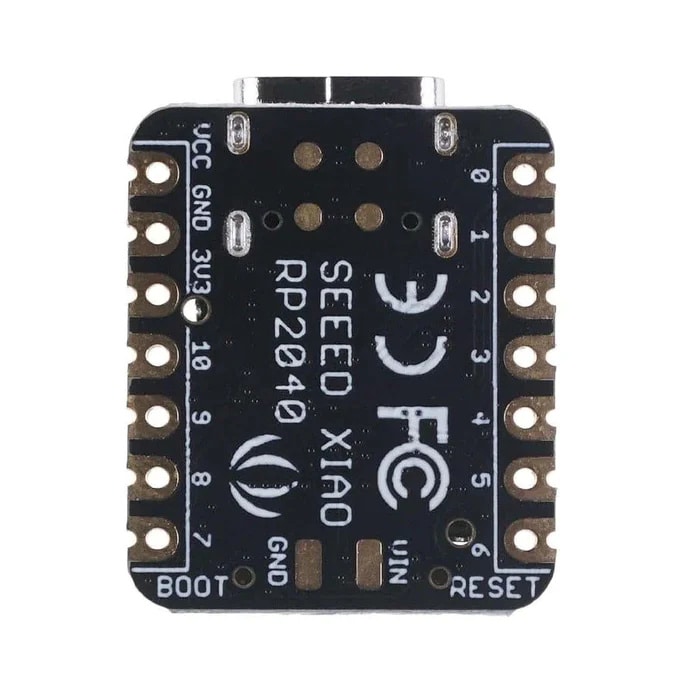

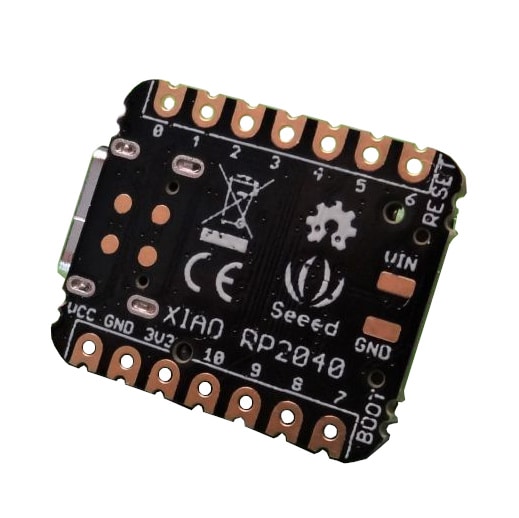

Configuratie pini – pinout Seeed Xiao RP2040

Compilare

XIAO RP2040 este compatibil cu C/C++ și MicroPython, deoarece folosește același cip (RP2040) ca familia de microcontrolere Seeed RP2040.
De asemenea, puteți utiliza editorul Thonny pentru a programa ca și cum ați folosi Raspberry Pi Pico.

Cum se intră în modul Bootloader

Uneori, portul Seeed Studio XIAO RP2040 poate dispărea atunci când procesul de programare eșuează. Poți rezolva această problemă prin următoarea procedură:

• Ții apăsat butonul „Boot”.
• Conectezi Seeed Studio XIAO PR2040 la computer apoi eliberezi butonul “Boot”.
• Va apărea un disc nou.
• În acest moment, cipul intră în modul Bootloader și portul de COM apare din nou. Cipul RP2040 are două partiții, una este Bootloader-ul și cealaltă este programul (codul).

Resetare

Dacă vrei să resetezi Seeed Studio XIAO RP2040, efectuezi următorii pași:

• Conectați Seeed Studio XIAO RP2040 la computer.
• Apeși butonul „Reset” o dată.
• Reține: comportamentul LED-urilor monocolore programabile încorporate (două sunt albastre, unul verde) este inversat cu cel de pe un Arduino. Pe Seeed Studio XIAO RP2040, pinul trebuie să aibă potențial zero când este activat.
