UNO R3 compatibila Arduino

Disponibilitate:

22 în stoc (poate fi pre-comandat)


UNO R3 sunt plăci de dezvoltare ATmega328P compatibilă cu Arduino UNO R3,  100% compatibil cu programul Arduino IDE. Selectează modelul dorit!

31,00 lei59,00 lei

Cumpărate frecvent împreună

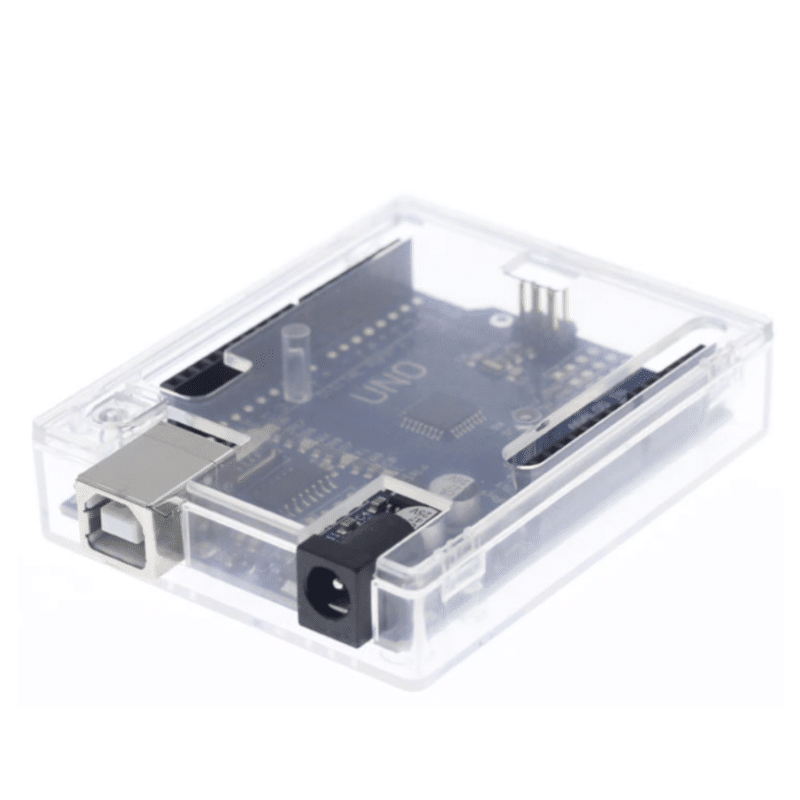

Carcasa UNO R3 transparenta fara suruburi

Carcasa UNO R3 transparenta fara suruburi din material ABS cu montare și demontare rapidă prin clipsare. Îți protejează placa de dezvoltare Arduino UNO.

Compara

UNO R3 compatibila Arduino

UNO R3 sunt plăci de dezvoltare ATmega328P compatibilă cu Arduino UNO R3,  100% compatibil cu programul Arduino IDE.

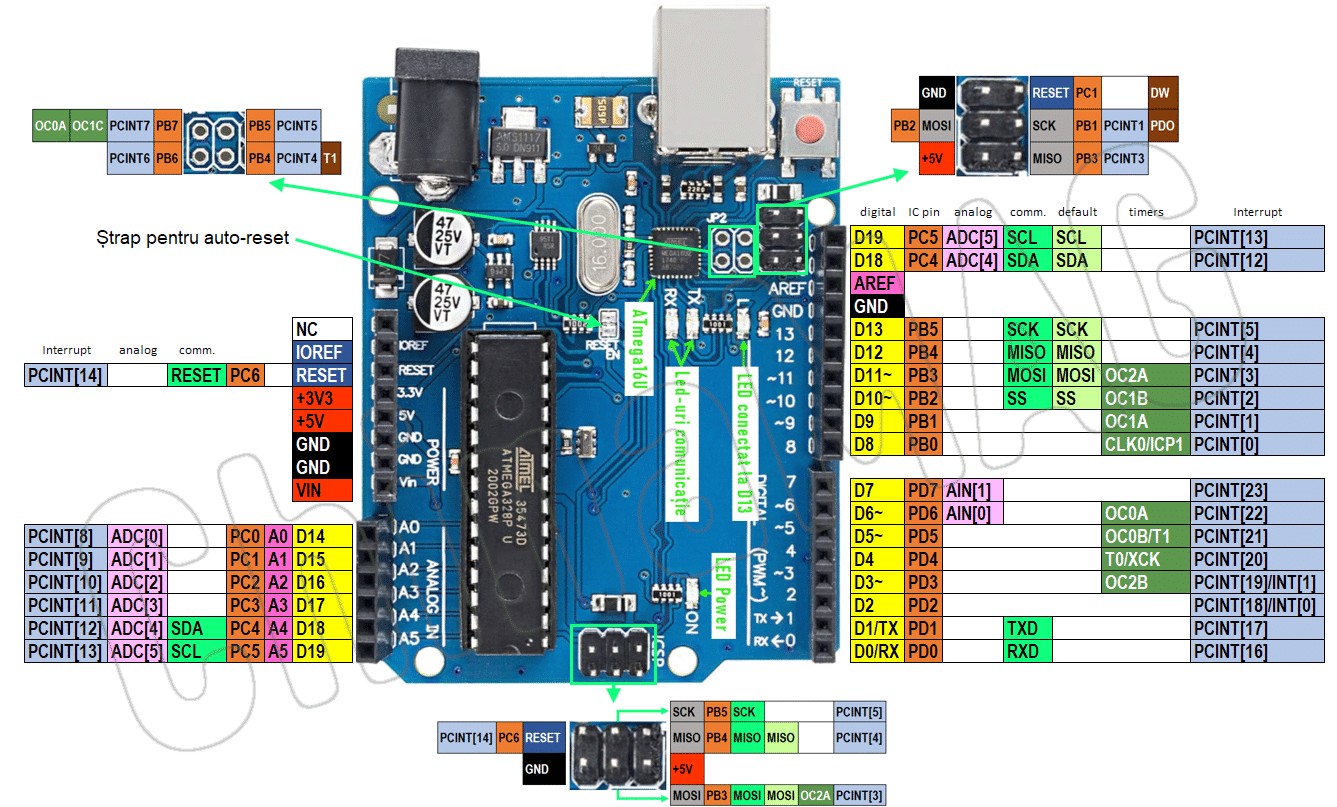

Configurație pini – Pinout UNO R3

Arduino UNO R3 DIP pinout

Descriere UNO R3

Puteți conecta senzori sau diverse alte componente de exemplu: lumini LED, sonde, butoane, fotorezistoare etc., pentru a crea o varietate de proiecte interesante. Folosind microprocesorul de mare viteză (ATMEGA328), dezvoltarea programului și a mediului sunt foarte simple și ușor de înțeles, foarte potrivite pentru începători.
Placa de dezvoltare UNO R3 SMD USB-B albastru este o platformă electronică de prototipare open-source bazată pe hardware și software flexibil și ușor de utilizat. Este destinat artiștilor, designerilor, pasionaților și oricui este interesat să creeze obiecte mici sau medii interactive. Este o platformă de calcul fizică open-source bazată pe o placă simplă de i/o și un mediu de dezvoltare care implementează limbajul de procesare/cablare.
Placa de control compatibilă cu Arduino UNO R3 poate fi utilizată pentru a dezvolta obiecte interactive de sine stătătoare sau poate fi conectată la software-ul de pe computer (de exemplu, Flash, Processing, MaxMSP).
IDE-ul open-source poate fi descărcat gratuit (în prezent pentru Mac OS X, Windows și Linux).

Caracteristici comune

  • Pini I/O digitali: 14 (0 – 13 dintre care 6 oferă ieșire PWM)
  • Pini de intrare analogică: 6 (0 – 5)
  • Suportă funcția de descărcare ISP;
  • Tensiune de intrare: 7-9V DC (nu este necesară alimentarea externă atunci când USB este conectat);
  • Tensiune de intrare (limite): 6-20V (pentru câteva secunde)
  • Microcontroler: (Compatibil cu ATmega328) Tensiune de operare: 5V
  • Tensiune de ieșire: 5V DC și 3,3V DC;
  • Greutate: 24,3g
  • Dimensiuni: 6,85×5,35 cm
  • Curent DC per pin I/O: 40 mA curent DC, pentru pin de 3,3 V: 50 mA
  • SRAM: 2 KB (compatibil cu ATmega328)
  • EEPROM: 1 KB (compatibil cu ATmega328)
  • Viteza de ceas: 16 MHz

Mod de utilizare

  1. Descărcați compilatorul Arduino IDE
  2. Descărcați driverul pentru cip USB CH341 sau sursa2.
  3. Conectați placa de dezvoltare UNO R3 și driverul va fi instalat automat
  4. Selectați placa UNO în selectorul de plăci
  5. Selectați portul COM (aflați din Device manager ce port este)

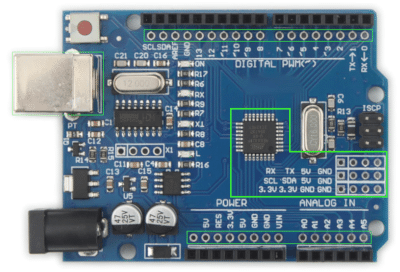

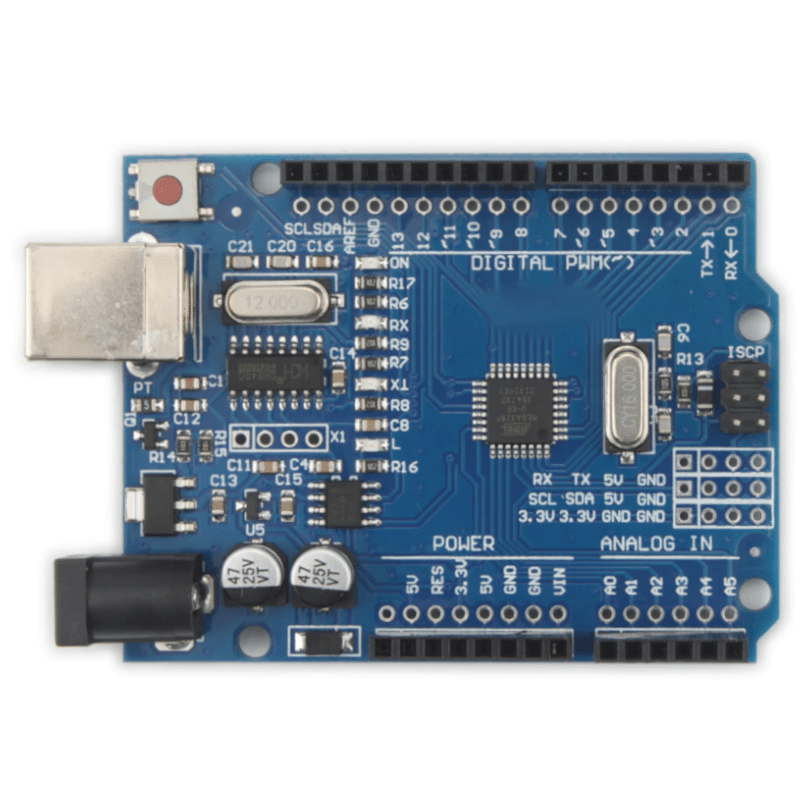

UNO R3 SMD USB-B albastru

Arduino UNO R3 albastru top marcat 400

Caracteristici de diferențiere

  • Interfață USB asigurată de integratul CH340C acceptă Win7 / Win8 32-bit, 64-bit, Linux;
  • Conector date: USB-B 2.0
  • Control folosind cip compatibil cu UNO R3 Atmel Atmega328 SMD
  • S-a adăugat o priză cu pini pentru a facilita utilizarea firelor DuPont.
  • Un singur port ICSP
  • Memorie flash: 32 KB (compatibilă cu ATmega328) din care 0,5 KB utilizate de bootloader

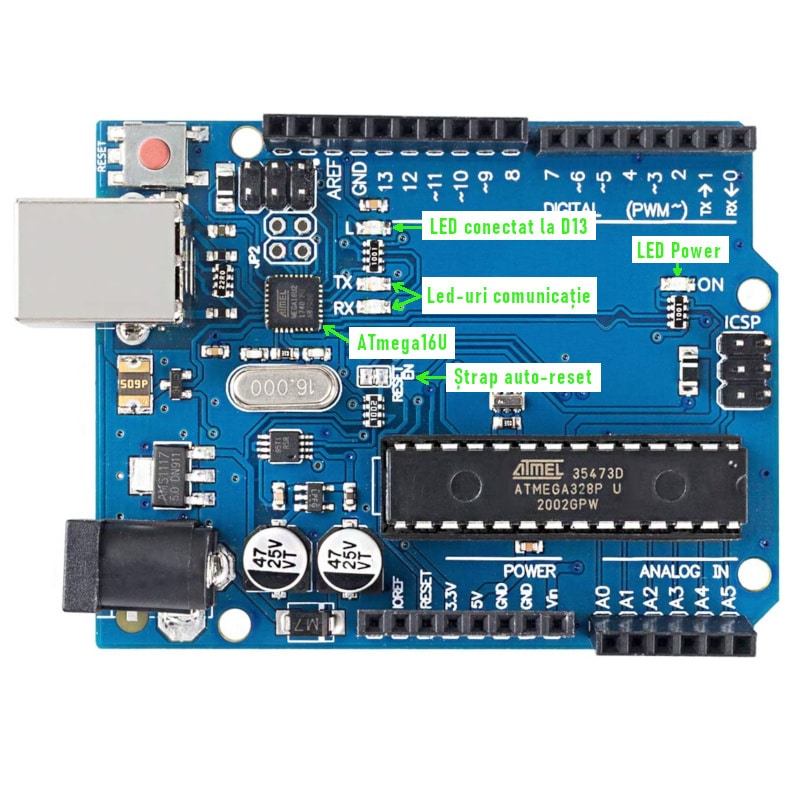

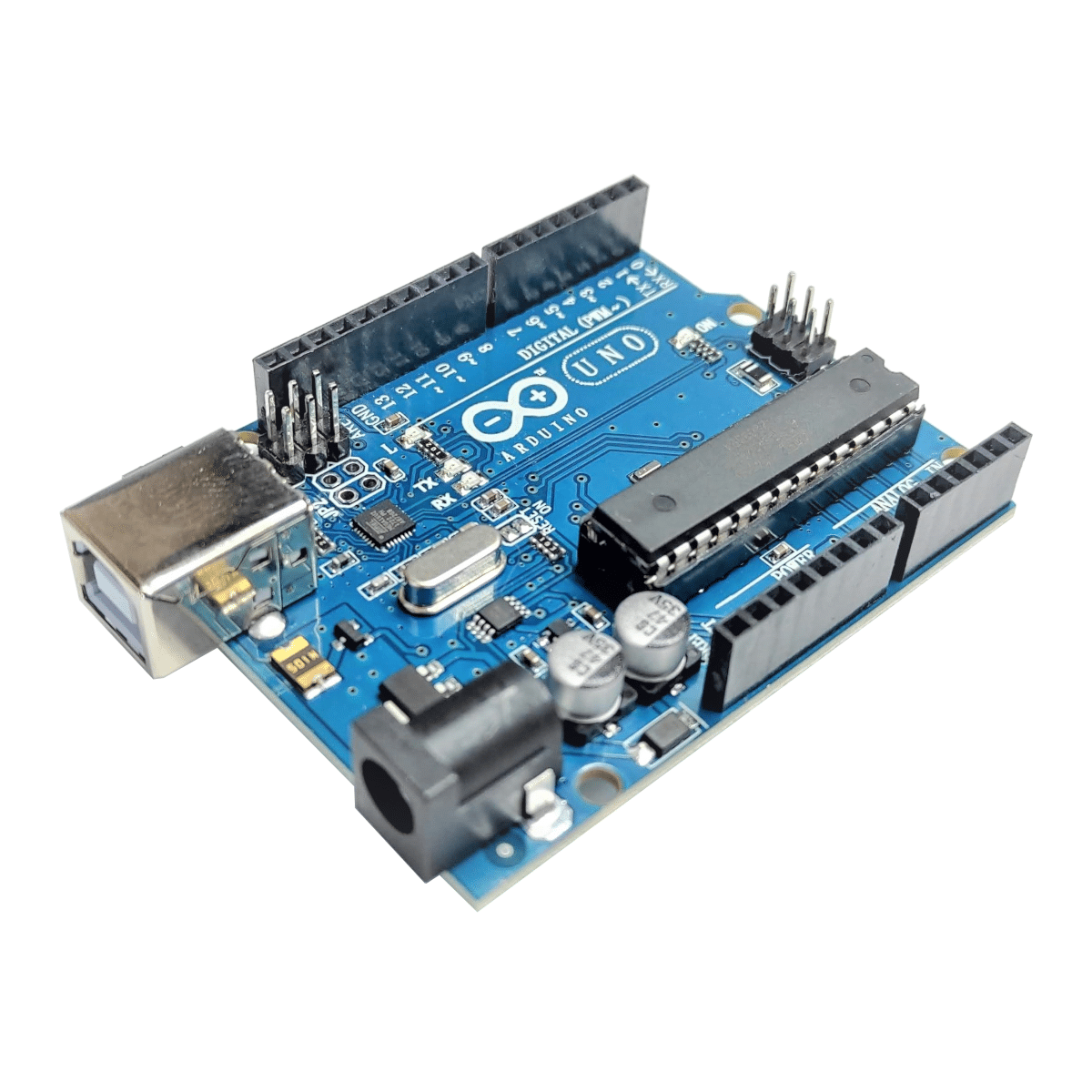

UNO R3 DIP USB-B albastru

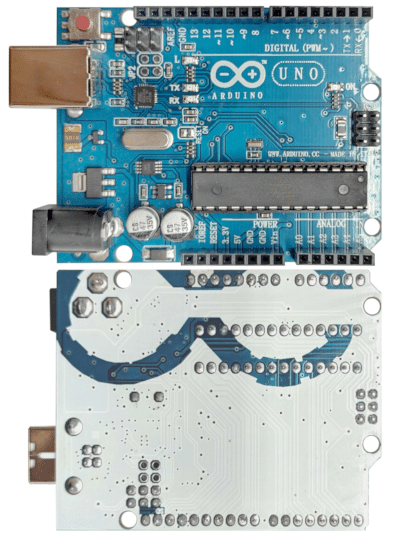

Arduino UNO R3 DIP USB-B albastru fata verso

Caracteristici de diferențiere

  • Compatibilă 100% cu Arduino UNO R3
  • Interfață USB asigurată de integratul ATmega 16U2
  • Conector date: USB-B 2.0
  • Control folosind cip compatibil cu UNO R3 ATmega328P DIP
  • Două porturi ICSP
  • Memorie flash: 32 KB (compatibilă cu ATmega328) din care 0,5 KB utilizate de bootloader
  • Include o nouă configurație de pini (SCL, SDA, IOREF)
  • Notații clare, mai precis și mai ușor de utilizat
  • Acest produs folosește un microcontroler de mare viteză ATMEGA328P montat pe soclu. Avantajul acestui modul este ca permite înlocuirea rapidă a microcontrolerului în cazul în care acesta se defectează.

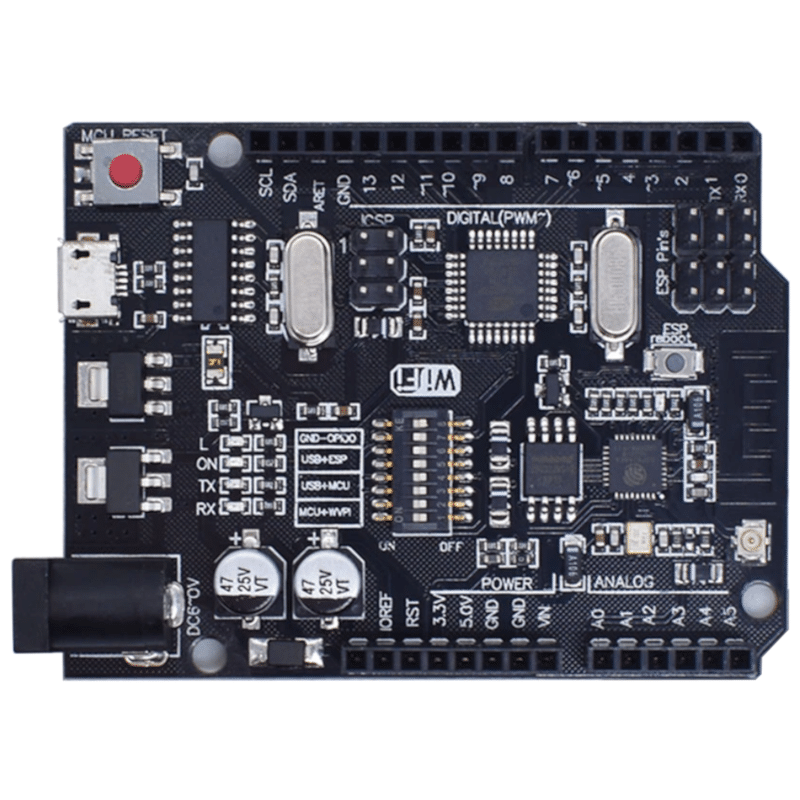

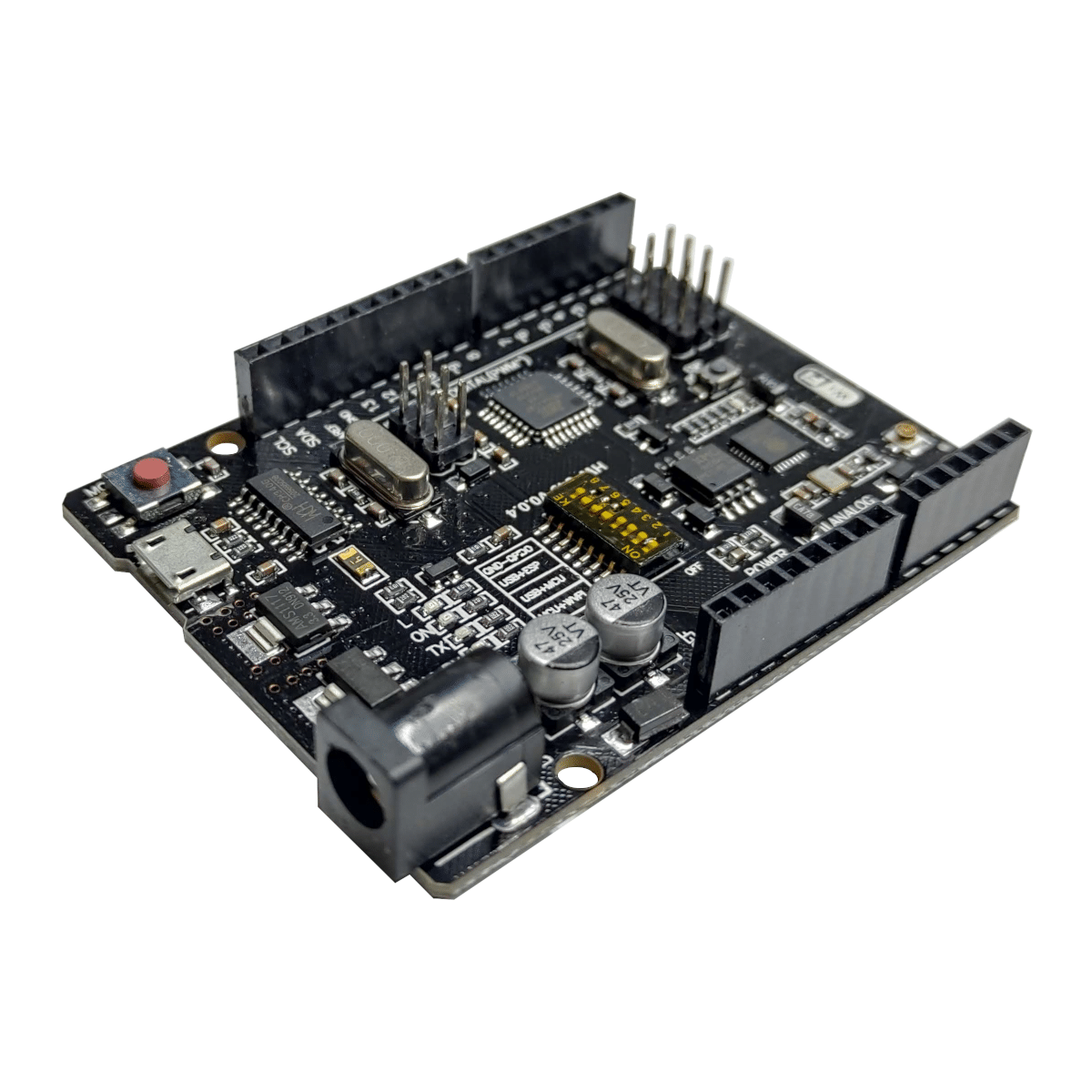

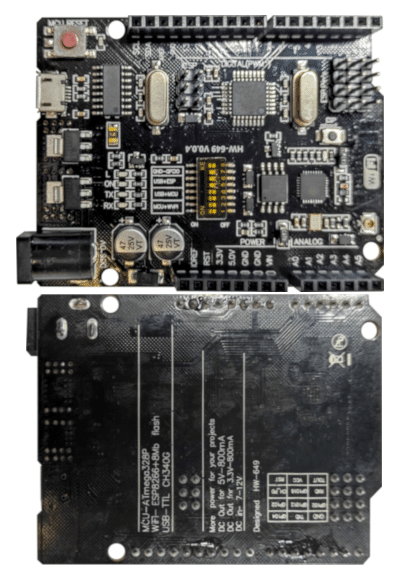

UNO R3 WIFI ESP8266 micro-USB negru

Arduino UNO R3 WIFI fata verso
Avantajul acestei configurații este ușurința în utilizare și compatibilitatea. Ai 1 nucleu ESP care rulează sarcini Wifi iar celălalt nucleu (ATmega) rulează un cod separat și comunică cu ESP atunci când este necesar.
Platforma Blynk IOT se luptă în prezent să folosească nucleele duale ale ESP32, dar având 2 microcontrolere separate elimini această problemă.
Butonul roșu Reset resetează atât ESP8266, cât și ATMega328. Placa include o antenă WiFi mică. Dacă este necesară o rază mai mare, se recomandă conectarea unei antene externe.

Caracteristici de diferențiere

  • Model: HW-649 V0.0.4
  • Cipuri pe placă: ATmega 328 SMD, ESP8266 8Mb RAM
  • Interfață USB asigurată de integratul CH340G
  • Posibilitate interconectare personalizată între cipuri folosind selectorul DIP-switch cu 7 canale
  • Buton pentru ESP reboot
  • Memorie flash: 8 Mb (compatibilă cu ATmega328)
  • Portul ICSP este identic cu cel descris mai sus (cel de lângă procesor)
  • Portul ESP are descrierea de pini mai jos:Arduino UNO R3 ESP Pins
  • Conector date: micro-USB


Citeste mai mult...

Configurații de comunicație DIP-switch

Arduino UNO R3 Moduri de functionare
Comutatorul DIP-switch permite patru setări posibile:

  1.  ATMega328 și ESP8266 conectate împreună, permițând comunicarea în serie între cele două dispozitive. Diferența de tensiune dintre Arduino și ESP8266 este luată în considerare pe placă.
  2.  USB conectat la ATMega328 atât pentru programare cât și pentru comunicarea serială
  3.  USB conectat la ESP8266 pentru programare
  4.  USB conectat la ESP8266 pentru comunicare serială

Programare ATmega

Când programezi ATmega, trebuie să setezi dip-switch-urile (3,4) ON și (5,6,7) OFF. În Arduino IDE, selectezi Arduino UNO ca placă, portul COM folosit apoi poți verifica prin deconectare/reconectare USB pentru a vedea ce port COM apare (verifici în Device Manager mai bine).

Când încarci un cod, devine puțin mai complicat. Aici vă ajută dacă mergeți la Arduino->Preferințe și setați “Show verbose output during: upload“. Acum, când apeși butonul de încărcare, aștepți să apară primele câteva linii roșii (overrizând viteza de baud rate) în consolă. Dacă acestea apar, apeși repede butonul roșu de resetare de lângă USB. Acum ar trebui să înceapă încărcarea. Dacă arată o eroare, încerci din nou și tatonezi puțin din timpul de apăsare a butonului de resetare.

Programare ESP8266

  1. Când programezi ESP8266, trebuie să setezi dip-switch-urile (5,6,7) ON și (4,5) OFF.
  2. Mergi la Arduino > Preferințe și la “Additional bards manager URLs” adaugi https://arduino.esp8266.com/stable/package_esp8266com_index.json
  3. A doua varianta este să descarci manual managerul de module ESP8266
  4. Mergi la Tools > Boards > Boards manager > cauți ESP8266 și instalezi.
  5. Mergi la Tools > Boards > Selectezi “Generic ESP8266 modules“.
  6. Acum, înainte de a încărca ceva, trebuie să resetezi placa din butonul roșu. După ce încarci codul, trebuie să pui dip-switch-ul 7 pe OFF, astfel încât codul să rămână după repornirea plăcii.
  7. Dacă nu funcționează, aștepți să apară o eroare și încerci din nou apăsând din nou pe resetare înainte de încărcare. Încercă și fără să apeși reset. Setarea metodei de resetare la “no dtr“, “no_sync” poate ajuta uneori.
Alimentator

Memorie SRAM

Memorie EEPROM

1 kB

Cipuri

AMS1117 5.0, ATmega 16U2, ATmega 328P, CH340C, ESP8266

Frecventa

Conexiuni

Conectori

,

Pini digitali

14

Pini analog

6
