ATMega Mega 2560 R3 compatibila Arduino

Disponibilitate:

19 în stoc (poate fi pre-comandat)


Mega 2560 sunt plăci de dezvoltare ATmega compatibile cu Arduino Mega 2560,  100% compatibile cu programul Arduino IDE. Selectează modelul dorit!

87,00 lei120,00 lei

Compara

ATMega Mega 2560 R3 compatibila Arduino

Mega 2560 sunt plăci de dezvoltare ATmega compatibile cu Arduino Mega 2560,  100% compatibile cu programul Arduino IDE.

Caracteristici generale

  • Microcontroler: ATmega 2560-16AU
  • Tensiune de intrare (limite): 6-20V
  • Curent DC per pin I/O: 40 mA
  • Curent DC pentru pin de 3,3 V: 50 mA
  • Viteza ceasului: 16 MHz

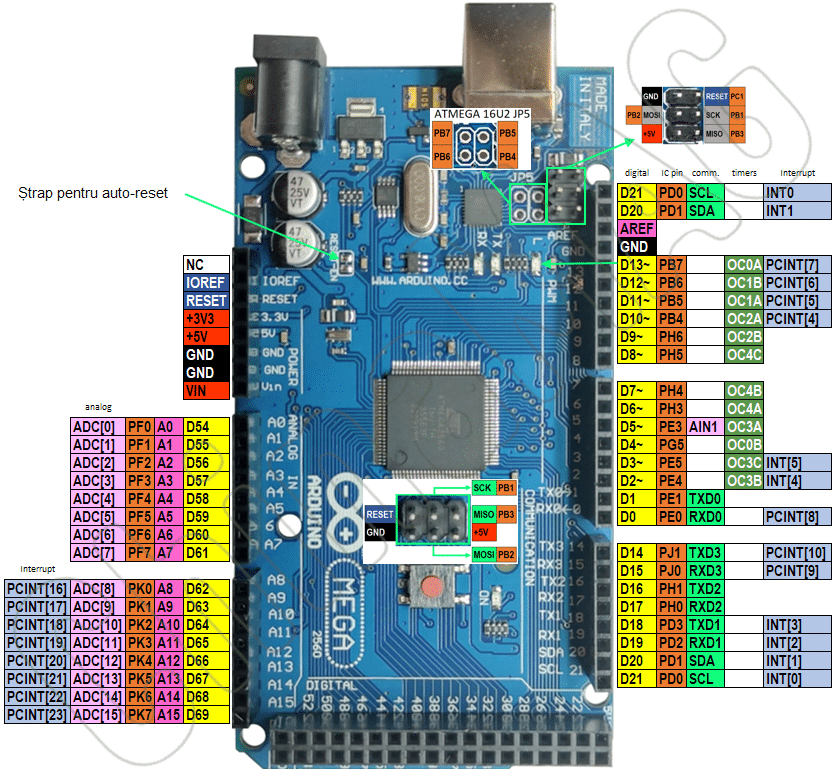

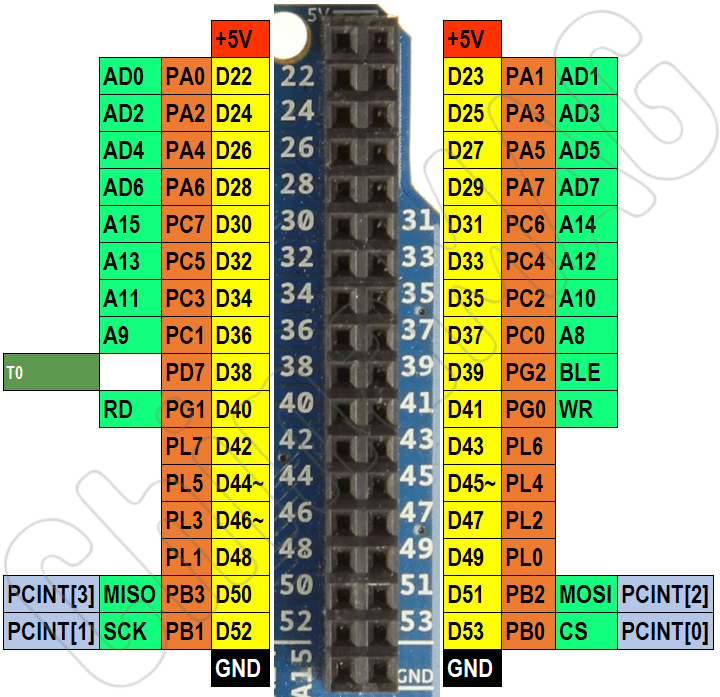

Configurație pini – Pinout Mega 2560

Mega 2560 pinout 1Mega 2560 pinout 2

Mod de utilizare

  1. Descărcați compilatorul Arduino IDE
  2. Descărcați driverul pentru cip USB CH341 sau sursa2.
  3. Conectați placa de dezvoltare Mega 2560 și driverul va fi instalat automat
  4. Selectați placa Mega 2560 în selectorul de plăci
  5. Selectați portul COM (aflați din Device manager ce port este)

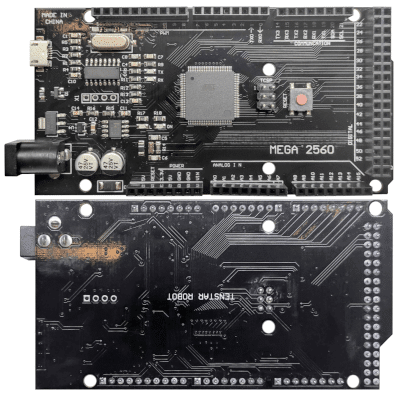

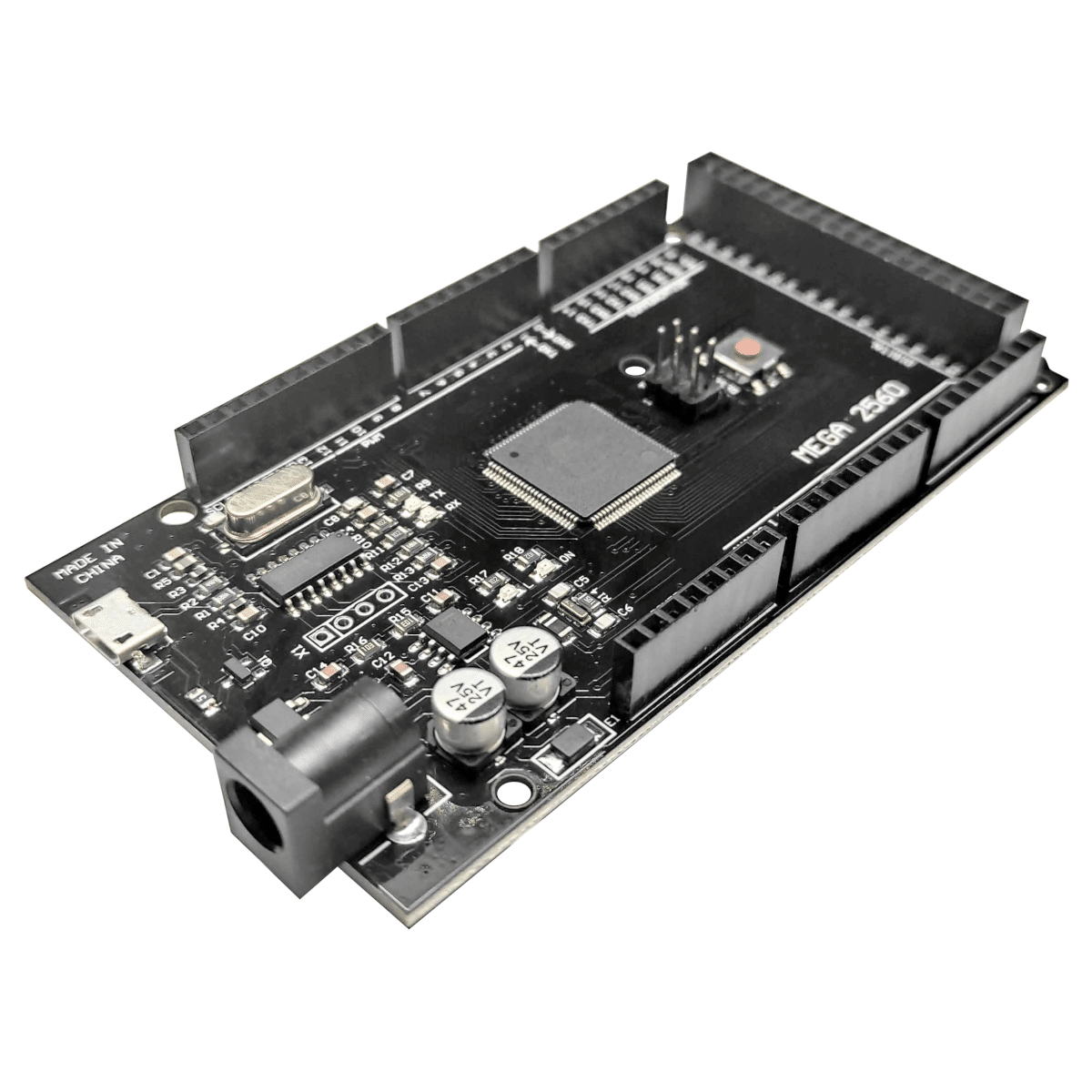

Placa de dezvoltare ATMega 2560 R3 cu CH340G micro-USB negru

Mega 2560 fata - verso

Caracteristici de diferențiere

  • Cod: 28957850
  • Culoare: negru
  • Interfață USB: asigurată de integratul CH340G acceptă Win7-11 32-bit, 64-bit, Linux;
  • Conector date: micro-USB
  • Un singur port ICSP
  • Lipsește conectorul JP5
  • În plus conectorul X1 ce oferă acces la pinii 9-12 ai CH340G după cum urmează:
    • Pin 9 – CTS
    • Pin 10 – DSR
    • Pin 11 – RI
    • Pin 12 – DCD
  • Conectorul X1
  • Lipsește ștrapul pentru auto-reset

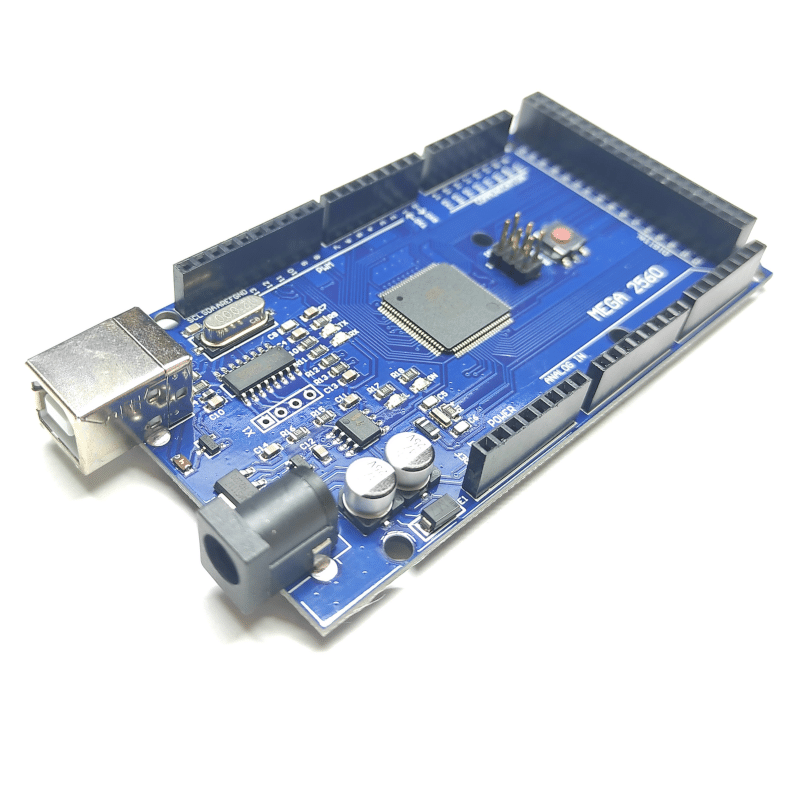

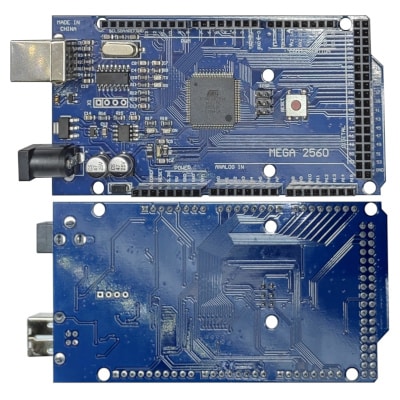

Placa de dezvoltare ATMega 2560 R3 cu CH340G USB-B albastru

Mega 2560 fata - verso

Caracteristici de diferențiere

  • Cod: 28255314
  • Culoare: albastru
  • Interfață USB: asigurată de integratul CH340G acceptă Win7-11 32-bit, 64-bit, Linux;
  • Conector date: USB-B 2.0
  • Un singur port ICSP
  • Lipsește conectorul JP5
  • În plus conectorul X1 ce oferă acces la pinii 9-12 ai CH340G după cum urmează:
    • Pin 9 – CTS
    • Pin 10 – DSR
    • Pin 11 – RI
    • Pin 12 – DCD
  • Conectorul X1
  • Lipsește ștrapul pentru auto-reset

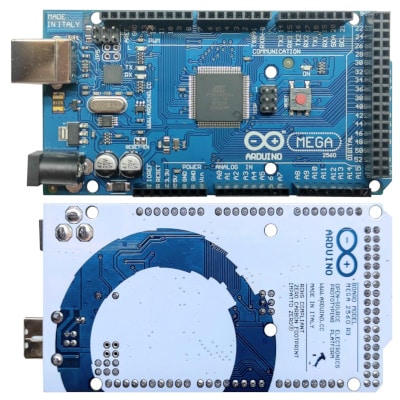

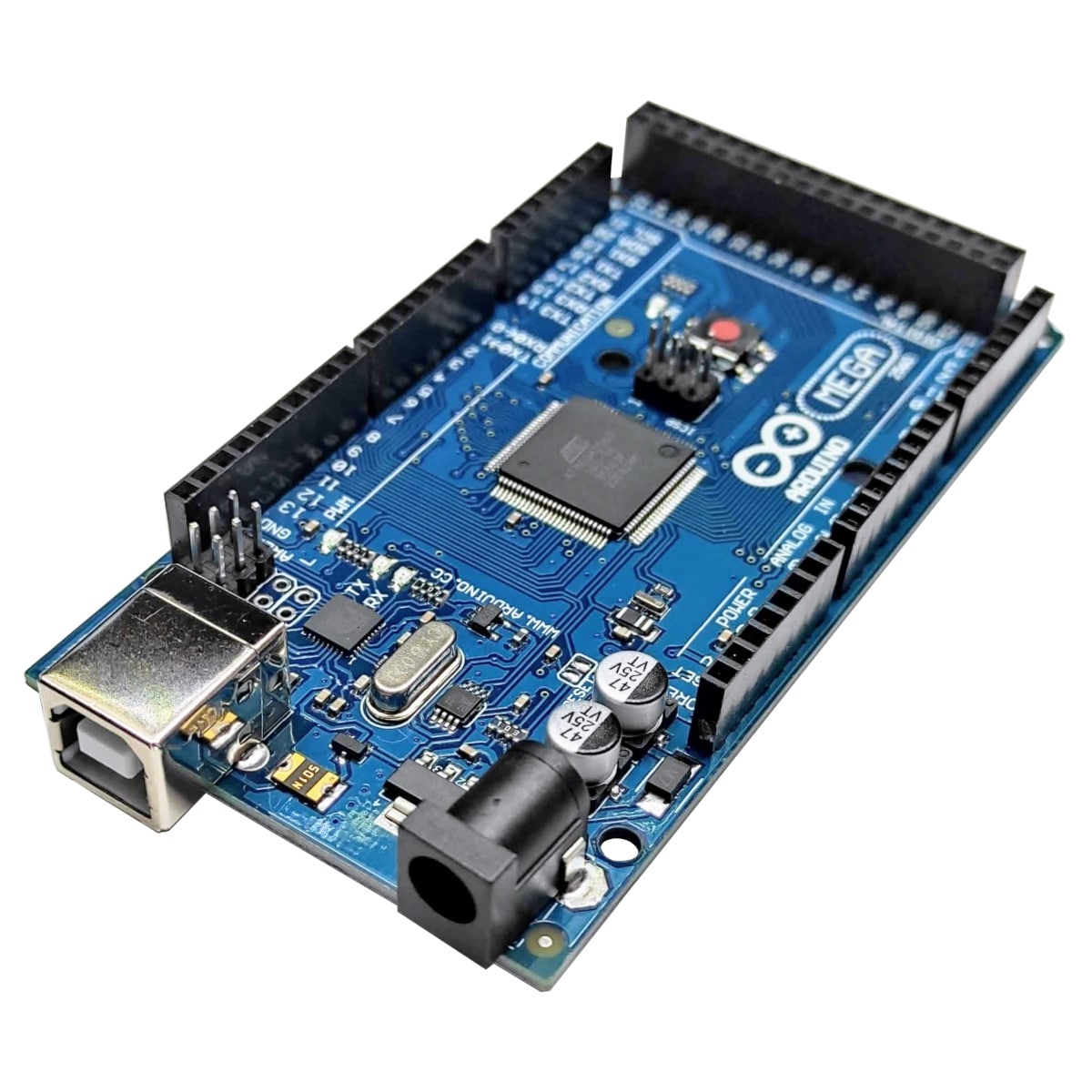

Placa de dezvoltare ATMega 2560 R3 cu 16U2 USB-B albastru

Mega 2560 fata - verso

Caracteristici de diferențiere

  • Cod: 10030417
  • Culoare: albastru
  • Interfață USB: asigurată de integratul 16U2;
  • Conector date: USB-B 2.0
  • Doua porturi ICSP
  • Există conectorul JP5
  • Ștrap pentru auto-reset

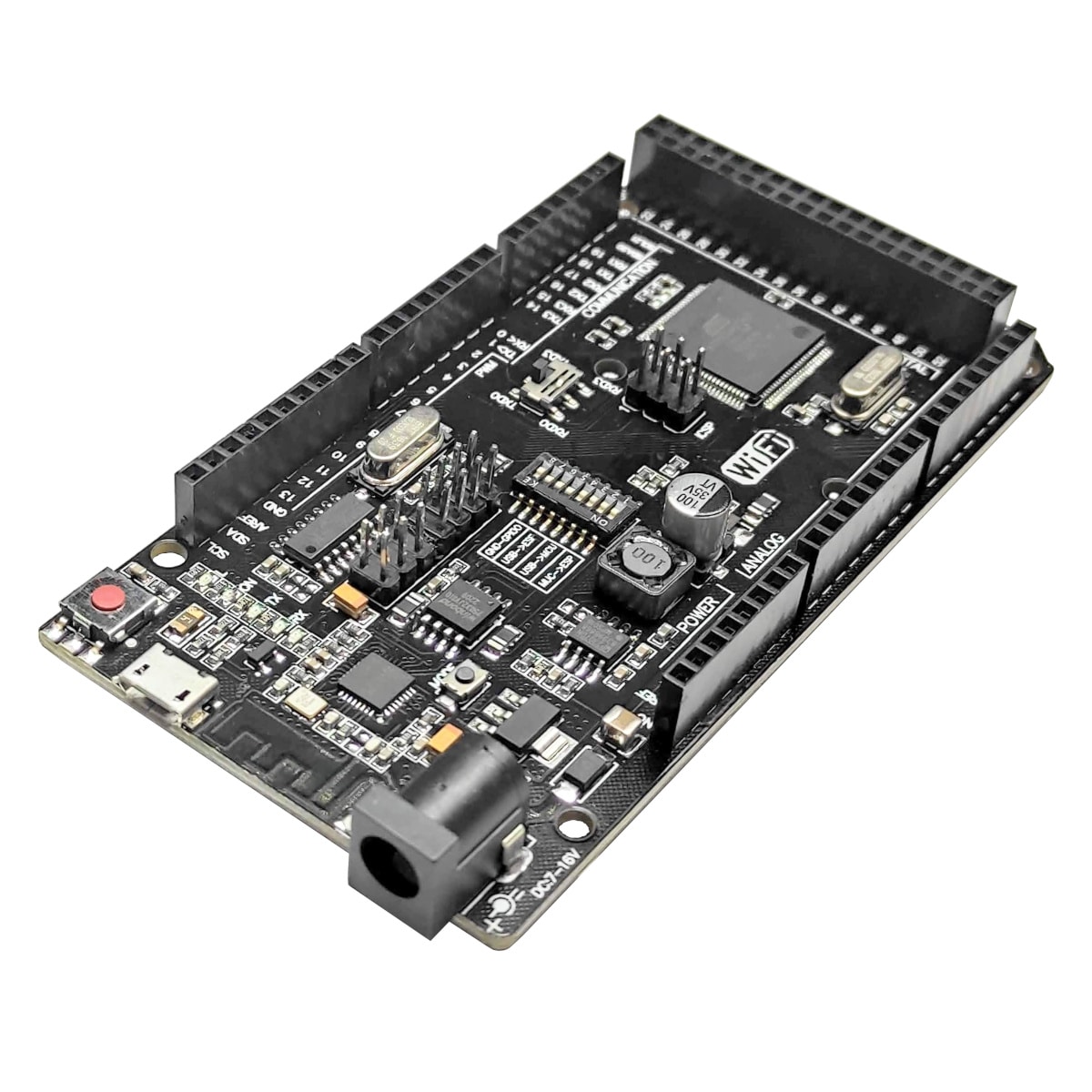

Placa de dezvoltare ATMega 2560 R3 cu CH340G WiFi micro-USB negru

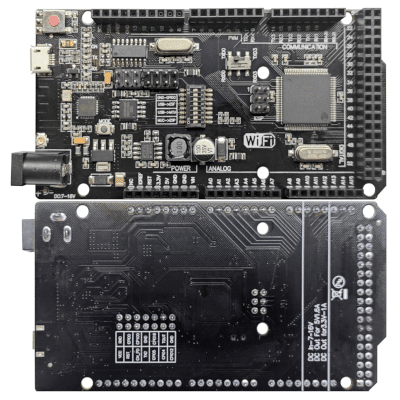

Mega 2560 fata - verso

Caracteristici de diferențiere

  • Cod: 21797699
  • Culoare: albastru
  • Interfață USB: asigurată de integratul 16U2;
  • Funcția WiFi asigurată de integratul ESP8266;
  • Conector date: micro-USB
  • Un singur port ICSP
  • Nu există conectorul JP5
  • Lipsă ștrap pentru auto-reset
  • Buton pentru mod ESP8266;
  • Conector pentru antenă externă WiFi;

Comutator  DIP pentru configurarea comunicației

Moduri de functionare

Selector comunicație serială

Selector serial

Placa are un comutator selector care schimbă numărul portului serial pe care cipurile ESP8266 și Mega2560 comunică, setarea RXD3/TXD3 utilizează portul Serial3 și RXD0/TXD0 utilizează Serial din USB.

Recomand să folosești setarea RXD3/TXD3 pentru a separa comunicarea ESP-ATmega de portul USB a Arduino. Trebuie să te asiguri că pinii fizici de ieșire ai Serial3 pe 15 (RX3) și 14 (TX3) nu sunt conectați la nimic atunci când utilizați opțiunea RXD3/TXD3, altfel Arduino și ESP vor avea probleme la sincronizare.


Alimentator

Memorie SRAM

Memorie EEPROM

4 Kb

Memorie Flash

Cipuri

ATmega 16U2, ATmega 2560-16AU, CH340G, ESP8266

Tensiune

Pini analog

16

Pini digitali

54

Pini PWM

15

Pini DAC

0
